罗德里格旋转公式（轴角法）

#数学#图形学355
AI 翻译
这篇文章通过AI由英语翻译成中文。查看原文
AI 生成的摘要
本文介绍了罗德里格旋转公式，该公式用于求解已知旋转轴和旋转角度的情况下，求得旋转后的向量。文章首先介绍了向量点积和叉积的定义和几何意义，然后引入了右手系和旋转方向的概念。接着详细推导了罗德里格旋转公式，包括将向量分解为平行和垂直于旋转轴的部分，引入辅助向量，以及最终的旋转公式。最后，提供了参考资料供进一步学习。

前言#

阅读本文需要一些前置知识，需理解向量点积与叉积的基本知识。以下给出大致定义（因为矩阵在这里用不到，就不写矩阵形式了）以帮助理解

  • 向量点积
    • v⃗⋅j⃗=∣∣v⃗∣∣∣∣j⃗∣∣cos⁡θ\vec {v} \cdot \vec {j} = ||\vec {v}|| ||\vec {j}|| \cos \theta
    • 几何解释为 向量 v 在 向量 j 上投影的模长乘以向量 j 的模长
  • 向量叉积
    • v⃗×j⃗=∣∣v⃗∣∣∣∣j⃗∣∣sin⁡θ\vec {v} \times \vec {j} = ||\vec {v}|| ||\vec {j}|| \sin \theta
    • 叉积只有在三维下才有几何意义，其解释为同时与向量 v 与向量 j 垂直的向量，且该向量模长为向量 v 与向量 j 构成的平行四边形的面积

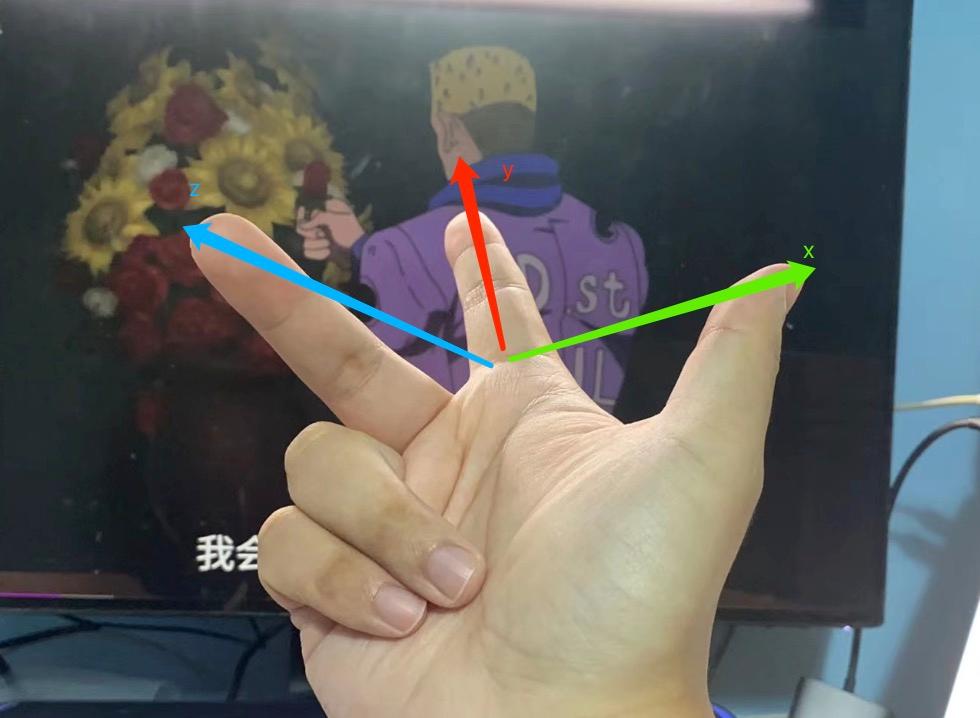

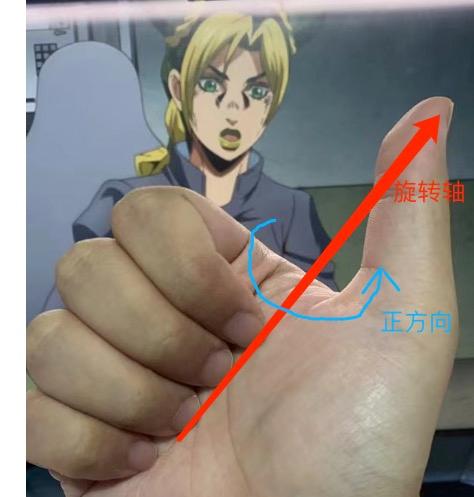

另外需要注意的是，本文基于右手系分析，旋转方向正负可由右手定则判断。

右手系 右手定则

罗德里格旋转公式#

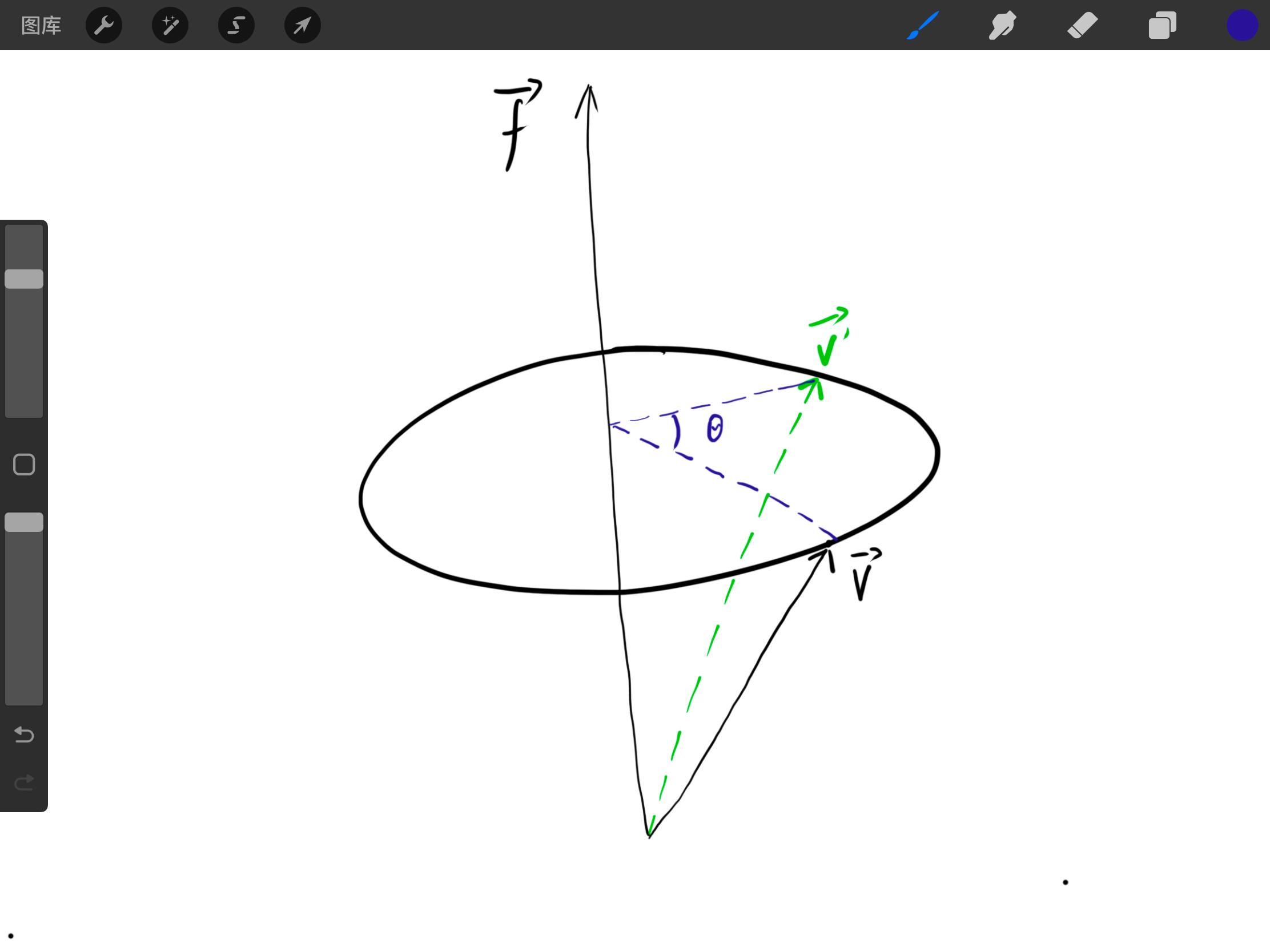

已知旋转轴 f⃗\vec{f} ，此时有向量 v⃗\vec{v} 绕旋转轴旋转 θ\theta 角，求旋转后的 v′⃗\vec {v^{\prime}}。如下图

IMG_ECC68942A572-1

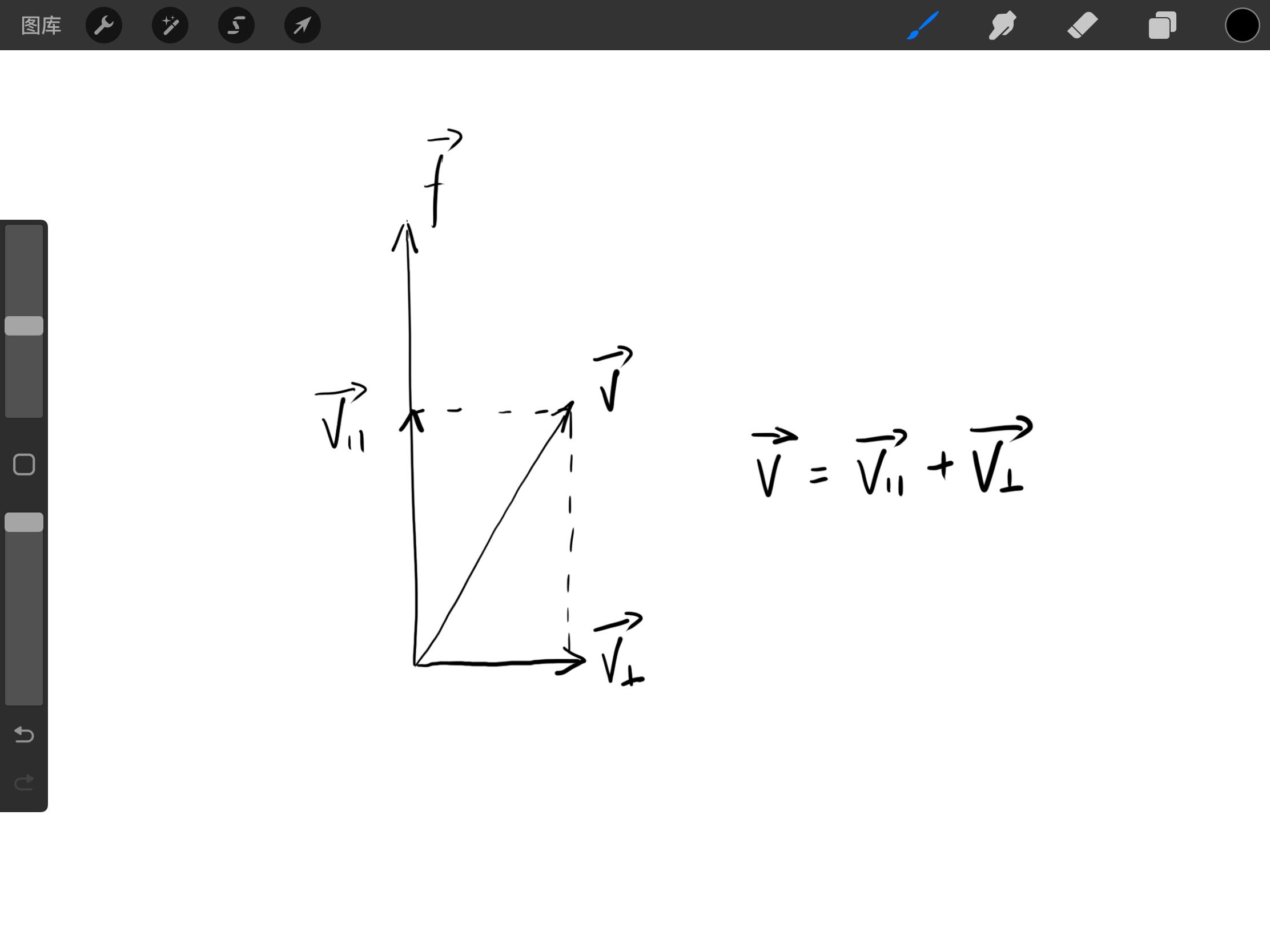

因为旋转轴的长度并不影响旋转，为了方便求解，定义 ∣∣f⃗∣∣=1||\vec {f}|| = 1。此时分解 v⃗\vec {v} 至平面（ v∥⃗\vec {v_\parallel} ）与旋转轴（ v⊥⃗\vec {v_\perp} ）上。如下图

IMG_D190DB86E9D2-1

由于 v∥⃗\vec{v_\parallel} 可视为 v⃗\vec{v} 在 f⃗\vec{f} 上的投影，显然可以使用点积来表示

即 v∥⃗=v⃗⋅f⃗∣∣f⃗∣∣f⃗∣∣f⃗∣∣\vec {v_\parallel} = \frac{\vec {v} \cdot \vec {f}}{||\vec {f}||} \frac {\vec {f}}{||\vec {f}||}

这里解释一下为什么这么写，上面对于点积的介绍已经很明确了即点积的结果表示为向量 v 在 向量 f 上投影的模长乘以向量 f 的模长，也就说我们如果需要单独获得 ∣∣v∥⃗∣∣|| \vec {v_\parallel} || 时需要将结果除以 ∣∣f⃗∣∣||\vec {f}|| ，而此时我们得到的是一个值而非向量，且 v∥⃗∥f⃗\vec {v_\parallel} \parallel \vec {f} 也就是两者同向，于是我们可通过将值乘以 f⃗\vec {f} 的方向即可得到 v∥⃗\vec {v_\parallel}。而又因为 ∣∣f⃗∣∣||\vec {f}|| 为 1，则可化简为

v∥⃗=(v⃗⋅f⃗)f⃗\vec {v_\parallel} = (\vec {v} \cdot \vec {f})\vec {f}

此时也可以得到 v⊥⃗\vec {v_\perp}

v⊥⃗=v⃗−v∥⃗=v⃗−(v⃗⋅f⃗)f⃗\vec {v_\perp} = \vec {v} - \vec {v_\parallel} = \vec {v} - (\vec {v} \cdot \vec {f})\vec {f}

目前已经得到的结果

{v∥⃗=(v⃗⋅f⃗)f⃗v⊥⃗=v⃗−(v⃗⋅f⃗)f⃗\begin{cases} \vec {v_\parallel} = (\vec {v} \cdot \vec {f})\vec {f} \\ \vec {v_\perp} = \vec {v} - (\vec {v} \cdot \vec {f})\vec {f} \end{cases}

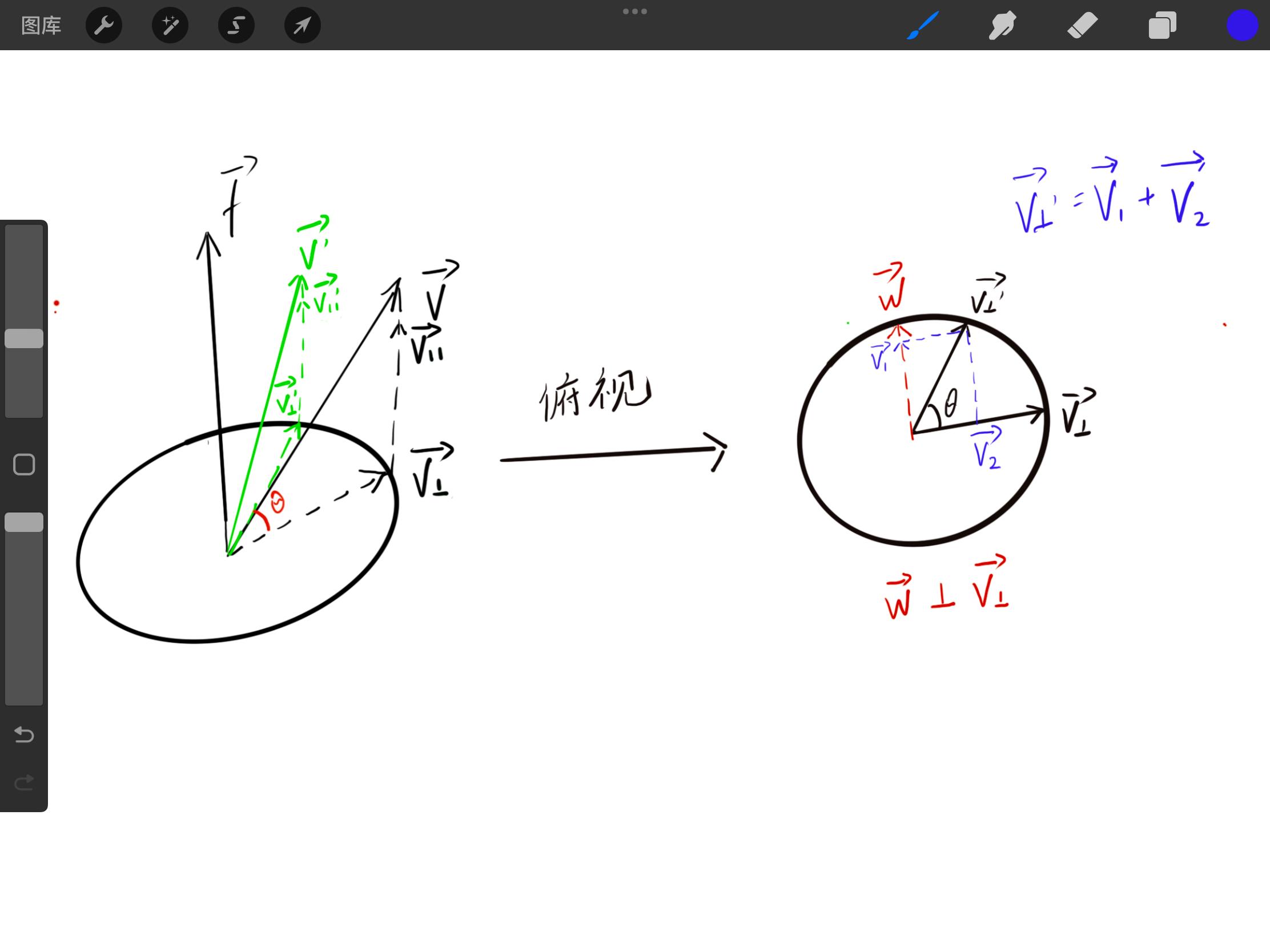

现在我们对 v′⃗\vec {v^{\prime}} 进行分解，可发现 v∥⃗=v∥′⃗\vec {v_\parallel} = \vec {v^{\prime}_\parallel} ，唯一的不同在平面上的分解。

IMG_8ADF34270E8C-1

此时我们引入辅助向量 w⃗\vec {w} 该向量垂直于 v⊥⃗\vec {v_\perp}

∵{w⃗⊥f⃗w⃗⊥v⊥⃗∣∣f⃗∣∣=1∣∣w⃗∣∣=∣∣v⊥⃗∣∣\because \begin{cases} \vec {w} \perp \vec {f} \\ \vec {w} \perp \vec {v_\perp} \\ || \vec {f} || = 1 \\ || \vec {w} || = || \vec {v_\perp} || \\ \end{cases}
∴w⃗=f⃗×v⊥⃗\therefore \vec {w} = \vec {f} \times \vec {v_\perp}

因为我们最终的目标是通过 v⊥′⃗\vec {v^{\prime}_\perp} 求解 v′⃗\vec {v^{\prime}} ，那么接下来需要分解 v⊥′⃗\vec {v^{\prime}_\perp} 为 v1⃗\vec {v_1} 与 v2⃗\vec {v_2} ，通过已知的 w⃗\vec {w} 与 v⊥⃗\vec {v_\perp} 来表达（求解思路和上面的 v 平行是一样的）

v1⃗=v⊥′⃗⋅w⃗∣∣w⃗∣∣w⃗∣∣w⃗∣∣=∣∣v⊥′⃗∣∣∣∣w⃗∣∣cos⁡(90°−θ)∣∣w⃗∣∣w⃗∣∣w⃗∣∣=w⃗sin⁡θ\vec {v_1} = \frac {\vec {v^{\prime}_\perp} \cdot \vec {w}}{||\vec {w}||} \frac {\vec {w}}{||\vec {w}||} = \frac {||\vec {v^{\prime}_\perp}|| || \vec {w} || \cos(90° - \theta)}{|| \vec {w} ||} \frac {\vec {w}}{||\vec {w}||} = \vec {w} \sin\theta

v2⃗=v⊥′⃗⋅v⊥⃗∣∣v⊥⃗∣∣v⊥⃗∣∣v⊥⃗∣∣=∣∣v⊥′⃗∣∣∣∣v⊥⃗∣∣cos⁡(θ)∣∣v⊥⃗∣∣v⊥⃗∣∣v⊥⃗∣∣=v⊥⃗cos⁡θ\vec {v_2} = \frac {\vec {v^{\prime}_\perp} \cdot \vec {v_\perp}}{||\vec {v_\perp}||} \frac {\vec {v_\perp}}{||\vec {v_\perp}||} = \frac {||\vec {v^{\prime}_\perp}|| || \vec {v_\perp} || \cos(\theta)}{|| \vec {v_\perp} ||} \frac {\vec {v_\perp}}{||\vec {v_\perp}||} = \vec {v_\perp} \cos\theta

v⊥′⃗=v1⃗+v2⃗=w⃗sin⁡θ+v⊥⃗cos⁡θ\vec {v^{\prime}_\perp} = \vec {v_1} + \vec {v_2} = \vec {w} \sin\theta + \vec {v_\perp} \cos\theta

∵w⃗=f⃗×v⊥⃗\because \vec {w} = \vec {f} \times \vec {v_\perp}

∴v⊥′⃗=v⊥⃗cos⁡θ+(f⃗×v⊥⃗)sin⁡θ\therefore \vec {v^{\prime}_\perp} = \vec {v_\perp} \cos\theta + (\vec {f} \times \vec {v_\perp}) \sin \theta

v′⃗=v⊥′⃗+v∥′⃗=v⊥⃗cos⁡θ+(f⃗×(v⃗−v∥⃗))sin⁡θ+v∥⃗\vec {v^{\prime}} = \vec {v^{\prime}_\perp} + \vec {v^{\prime}_\parallel} = \vec {v_\perp} \cos\theta + (\vec {f} \times (\vec {v} - \vec {v_\parallel})) \sin \theta + \vec {v_\parallel}

∵f⃗∥v∥⃗∴f⃗×v∥⃗=0\because \vec {f} \parallel \vec {v_\parallel} \therefore \vec {f} \times \vec {v_\parallel} = 0

v′⃗=v∥⃗+cos⁡θv⊥⃗+(f⃗×v⃗)sin⁡θ\vec {v^{\prime}} = \vec {v_\parallel} + \cos \theta \vec {v_\perp} + (\vec {f} \times \vec {v}) \sin \theta

∵{v∥⃗=(v⃗⋅f⃗)f⃗v⊥⃗=v⃗−(v⃗⋅f⃗)f⃗\because \begin{cases} \vec {v_\parallel} = (\vec {v} \cdot \vec {f})\vec {f} \\ \vec {v_\perp} = \vec {v} - (\vec {v} \cdot \vec {f})\vec {f} \end{cases}

∴v′⃗=(1−cos⁡θ)(f⃗⋅v⃗)f⃗+cos⁡θv⃗+sin⁡θ(f⃗×v⃗) \therefore \vec {v^{\prime}} = (1 - \cos \theta)(\vec {f} \cdot \vec {v}) \vec {f} + \cos \theta \vec {v} + \sin \theta (\vec {f} \times \vec {v})

求证结束，此时我们得到了轴角式的旋转公式。

参考资料#

《动手学机器人学》（5）（一般形式旋转矩阵公式）或（罗德里格旋转公式）或（轴角法）证明 and 齐次坐标变换
